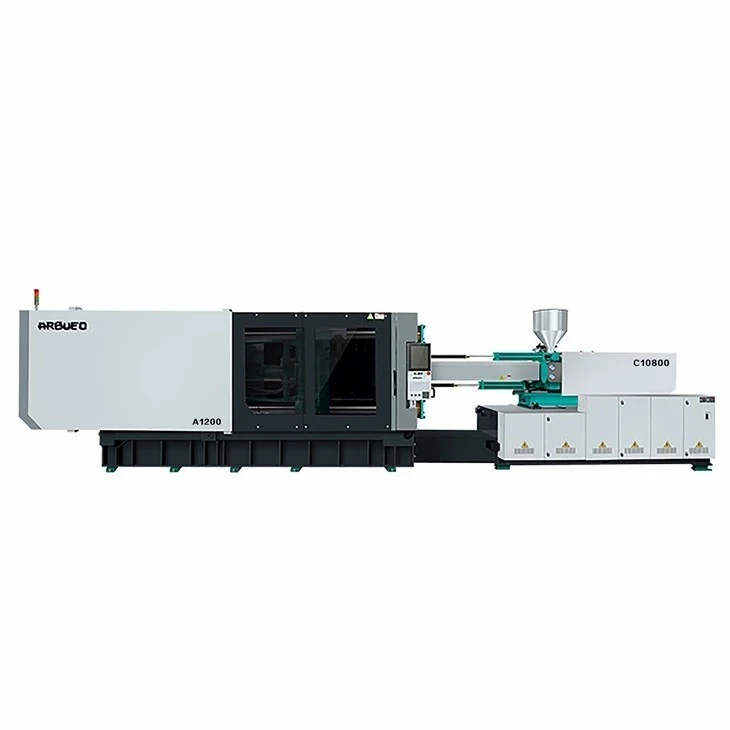

1200 tona mašina za brizganje

Hidraulična mašina za brizganje od 1200-tona je industrijska-platforma velike-tonaže za preradu plastike izgrađena za-proizvodnju velikih-plastičnih komponenti sa debelim-stinama, velikih- i strukturalnih plastičnih komponenti. Dizajnirana sa teškim-izdržljivim sistemom stezanja sa pet-tačaka, geometrijom ploče optimizovanom analizom konačnih elemenata (FEA) i hidrauličnim servo pogonom zatvorene petlje, ova mašina balansira 12.000 kN sile držanja uz preciznu kontrolu udarca.

Inženjerski timovi i menadžeri nabavke nivoa{1}}1 specificiraju ovu platformu za proizvodnju automobilskih branika, strukturalnih instrument tabli, industrijskih plastičnih paleta, gradskih drenažnih sanduka i fitinga debelih zidova. Mašina minimizira varijaciju vremena ciklusa, smanjuje termičku degradaciju i smanjuje potrošnju energije tokom produženih faza hlađenja.

Osnovni operativni parametri u nastavku detaljno opisuju mehaničke dimenzije, hidraulički kapacitet i ograničenja obrade za standardnu ​​platformu od 1200 tona.

FEA{0}}Optimizirana struktura ploče:Lijevene ploče visoke-vlačne čvrstoće dizajnirane korištenjem analize konačnih elemenata otporne su na naprezanje savijanja pod punim silama stezanja od 12.000 kN, sprječavajući skretanje kalupa, bljesak duž linija razdvajanja i neravnomjerno trošenje šupljina.

Zatvoreni-servo pogon:Hidraulički servo motori s promjenjivim pomakom dinamički prilagođavaju izlaznu snagu prema opterećenju obrade. Potrošnja električne energije opada tokom faza zadržavanja i hlađenja, smanjujući potrošnju energije za 30% do 70% u poređenju sa tradicionalnim fiksnim{4}}sistemima pumpi.

Indukcijsko{0}}kaljene šipke za vezivanje:Šipke su iskovane od 40Cr čelika, podvrgnute površinskom indukcijskom kaljenju, preciznom brušenju i tvrdom hromiranju kako bi se održalo paralelno kretanje i otpornost na habanje tokom miliona ciklusa.

Zatvoreni{0}}Kontroler ubrizgavanja:Digitalna kontrola više-profila brzine ubrizgavanja, pritiska zadržavanja i protupritiska praćenih preko apsolutnih linearnih enkodera sa preciznošću pozicioniranja unutar ±0,1 mm.
Integrisani hidraulički sistemi za povlačenje jezgra:Opremljen sa višestrukim krugovima za povlačenje jezgra kojima se upravlja putem elektromagnetnih ventila, omogućavajući automatizovano aktiviranje jezgra za složene geometrije kalupa kao što su navoji cevi i unutrašnji podrezi.

Clamping Mechanics
Jedinica za stezanje koristi težak-preklopni mehanizam u pet-tačaka dvostruke{2}} Proizvodnja tonaže stezanja oslanja se na mehaničku prednost u kombinaciji sa-brzinom hidrauličkog kretanja. Podešavanje debljine kalupa pokreće motor zupčanika u kombinaciji sa povratnom spregom senzora pritiska za automatsko podešavanje tonaže.
Process Flow: Hydraulic Cylinder Activation -> 5-Point Toggle Extension -> Moving Platen Advance ->Čvrsto mehaničko zaključavanje
Mehanika ubrizgavanja
Dvocilindrični sklop za ubrizgavanje-isporučuje izbalansiranu aksijalnu silu duž središnje linije zavrtnja, sprječavajući naginjanje cijevi tokom-faza držanja pod visokim pritiskom. Rotaciju vijka pokreće radijalni klipni motor niske{3}}brzine i velikog momenta{4}}prikladan za plastiku osjetljivu na smicanje-i visoko punjenu inženjersku plastiku.
Process Flow: Hydraulic Plasticizing Motor -> Dual Injection Cylinders -> Linear Encoder Position Tracking ->Nozzle Engagement
Globalni standardi izvora komponenti
Kritični podsistemi su izgrađeni pomoću provjerenih industrijskih komponenti kako bi se održala globalna dostupnost rezervnih dijelova i dugoročna{0}}pouzdanost:
Industrijski mikrokontroler: Techmation Q12A / Keba Controller Systems
Servo motori i pogoni: Techmation / Innovance / Delta
Glavne hidraulične pumpe: Sumitomo / Vickers
Usmjereni hidraulični ventili: Yuken / Rexroth
Hidraulične brtve: NOK (Japan) / Hallite (UK)
Linearni koderi položaja: Novotechnik / Miran
Električni razvodni uređaji: Siemens / Schneider Electric

Paralelizam ploče i kontrola skretanja
Under maximum load, heavy molds (>15 tona) stvaraju lokalizirane sile savijanja. Ova mašina postavlja tačke prenosa sile stezanja prema centru oblasti za montažu kalupa. Pri potpunom blokiranju od 12.000 kN, nagib ploče se održava unutar 0,08 mm po metru, eliminirajući rizik od bljeska na vanjskim granicama šupljine i produžava vijek trajanja kalupa.
Termička preciznost i{0}}zavrtnji otporni na habanje
Za jedinjenja punjena staklom- ili abrazivna jedinjenja, vijak i cijev imaju premaze od bimetalne legure nikla- nanesene zavarivanjem plazma prijenosnim lukom (PTA). Keramičke grejne trake kontrolisane višestepenim PID mikroprocesorima drže varijacije temperature taline unutar ±1,0 stepeni.
Hladnovučena{0}}mreža hidrauličkih cjevovoda
Hidraulički vodovi koriste bešavne hladno{0}}vučene čelične cijevi povezane preko čeličnih prstenastih prirubničkih spojeva umjesto zavarenih spojeva. Ovaj dizajn minimizira unutrašnje trenje fluida, sprečava degradaciju termičkog ulja i eliminiše rizik od curenja povezan sa zamorom šava izazvanim vibracijama-.

Ova platforma obrađuje industrijske komponente velikog-formata u kritičnim proizvodnim sektorima:
Automobilski eksterijer i unutrašnjost:Prednji/stražnji branici, unutrašnje ploče na vratima, instrument table i obloge blatobrana koriste PP + EPDM-T20 ili ABS.
Logistika i rukovanje materijalom:Teške-palete za regal, sklopivi sanduci za otpremu i industrijski kontejneri za skladištenje koji koriste HDPE ili PP sa jakim udarcem-.
Civilna infrastruktura:Opštinske inspekcijske komore, fitinzi za drenažne cijevi velikog-promjera i razvodne kutije za kablove koji koriste kruti PVC ili PP-R.
Industrijska ambalaža:Teške{0}}kance za tečnost, hemijske bačve i kade sa-debelim zidovima koristeći LLDPE ili PP kopolimer.
Kućni aparati:Vanjske kade mašine za pranje rublja, ramovi baze klima uređaja i stražnji poklopci TV-a koji koriste ABS, HIPS ili PP punjene talkom{0}}.

Jedinica za plastifikaciju obrađuje širok spektar termoplastičnih smola, sa unaprijed-konfiguriranim profilima termičke i mehaničke obrade pohranjenim u memoriji kontrolera:
Robni poliolefini:Polipropilen (PP), polietilen visoke -polietilena (HDPE), polistiren (GPPS/HIPS).
Inženjerski polimeri:Akrilonitril butadien stiren (ABS), poliamidi (PA6/PA66 punjeni do 40% staklenih vlakana), polikarbonat (PC), PC/ABS mješavine.
Temperaturno{0}}Materijali osjetljivi na temperaturu:Čvrsti PVC (koristeći opcione hromirane-geometrije vijaka i prisilno hlađenje{1}} zonama cijevi).
Post-Potrošačke i reciklirane smole (PCR):Dizajniran sa hidraulikom za plastificiranje visokog-momenta za rukovanje materijalima za ponovno mljevenje koji pokazuju varijabilne karakteristike indeksa protoka taline (MFI).

Kako bi prilagodili osnovnu platformu specifičnim proizvodnim zahtjevima, kupci mogu birati između sljedećih konfigurabilnih modula:
Varijacije vijaka i cijevi
Tip A vijak: Standardni profil za plastifikaciju za GPPS, ABS i PP.
Tip B šraf:-bimetalni vijak otporan na habanje za inženjerske smole punjene staklom-.
Tip C vijak: Visok-profil za miješanje sa specijalizovanim barijerama za disperziju masterbatch.
Specijalizovani funkcionalni paketi
Akumulator{0}}Paket potpomognutog ubrizgavanja: Akumulatori azota visokog-pritiska za ultra-velike-ubrizgavanje u aplikacijama sa tankim-stinama.
Komplet za obradu PVC-a: tvrdi-hromirani vijak, specijalizovani sklopovi ventilatora-za hlađenje zraka i namjenski krugovi za kontrolu temperature.
Integracija interfejsa za automatizaciju: Pre-ožičeni EUROMAP 67 ili EUROMAP 73 interfejsi za 3-osne servo robote i automatizovano vađenje delova.

Svaka mašina prolazi kroz strukturiranu proizvodnju i protokole provjere kvaliteta prije otpreme u tvornicu:
Provjera tačnosti obrade:Mašinski okviri i ploče se obrađuju na više-osni CNC portalnim glodalicama. Ravnost montažne površine i paralelnost otvora za vezivanje-provjeravaju se pomoću laserskih alata za poravnanje.
Ispitivanje integriteta materijala:Otkovci šipki i odljevci podvrgnuti su ultrazvučnom testiranju bez razaranja (NDT) kako bi se provjerilo ima li unutrašnjih zračnih šupljina, inkluzija šljake ili strukturalnih mikro-prslina.
Test hidrauličkog pritiska i curenja:Hidraulički razdjelnici i mreže cjevovoda su podvrgnuti 125% nazivnog radnog tlaka kako bi se potvrdio integritet šava i odziv na prebacivanje ventila.
24-satni tvornički test rada na suho:Potpuno sastavljene mašine završavaju kontinuirano testiranje ciklusa od 24 sata, procjenjujući podmazivanje preklopnih zglobova, termičku ravnotežu, senzorsku logiku i blokade sigurnosnih kapija u radnim uvjetima.

Prilagođeni raspored ploča i izbacivača:Prilagođene dimenzije razmaka za vezice-, EUROMAP/SPI šabloni rupa za montažu kalupa i konfiguracije-specifične mehaničke šipke za izbacivanje.
Specijalizovani bimetalni premazi:Prilagođene obloge cijevi od legura od volfram karbida ili nikla-za obradu visoko korozivnih ili abrazivnih smola.
Adaptacije za napon i napajanje:Električni ormarići po narudžbi napravljeni za specifične regionalne električne mreže, uključujući standardna napajanja 380V/50Hz, 460V/60Hz ili 230V/60Hz.

Informacije potrebne za tehničku ponudu (RFQ)
Kako biste omogućili inženjerskim timovima da provjere pristajanje kalupa, izračunaju potrebnu veličinu sačme i izdaju službeni komercijalni prijedlog, navedite sljedeće detalje uz svoj upit:
3D crteži dijelova (.STEP, .IGES ili .X_T format)
Ciljani stepen plastičnog materijala i procenat punila (npr. PA66 + 30% GF)
Dimenzije kalupa (dužina x širina x visina) i ukupna težina kalupa
Potrebna težina udarca po ciklusu (grami ili unci)
Zahtjevi za ciljno vrijeme proizvodnog ciklusa
Broj potrebnih hidrauličnih krugova za povlačenje jezgra i pneumatskih strujnih krugova
Radni napon i frekvencija postrojenja (npr. 480V / 60Hz / 3-fazni)
